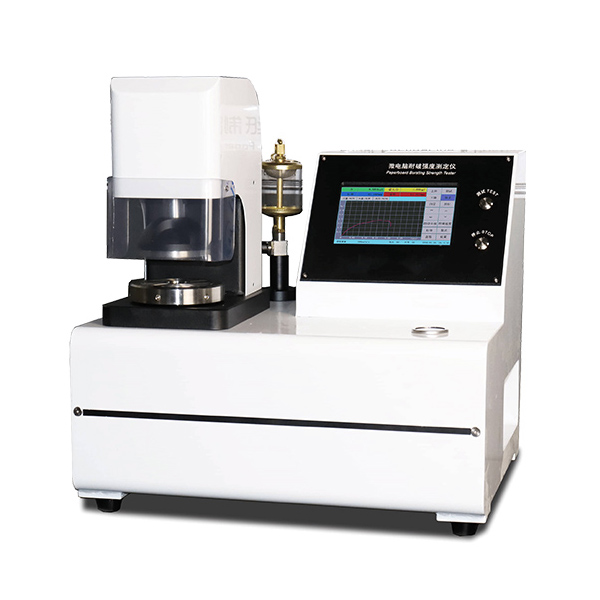

耐破度仪是测定纸板、纸张、薄膜、皮革等材料抗均匀压力破裂能力的核心检测设备，广泛用于包装、造纸、质检与科研领域。

耐破度仪夹持力校准=用压力试纸夹一下，看压力≥690kPa 就合格。

​

耐破度仪夹持力校准方法：
一、校准目的
保证试样不会被冲滑，否则测出的耐破值会偏高、不准。
二、标准要求
夹持压力必须 ≥ 690 kPa（≈100 psi）
三、校准工具
压力试纸（感压纸 / 压敏纸） —— 最常用、最简单
或
压力传感器 / 微型压力计 —— 精度更高
四、方法一：压力试纸法（企业最常用）
步骤：
剪一块比夹盘大一点的压力试纸（单层即可）。
把试纸平整放在上下夹盘中间，不要皱、不要偏。
按下夹紧手柄 / 夹紧按钮，让仪器自动夹紧。
保持夹紧状态 5～10 秒，然后松开。
取出压力试纸，观察环形压痕颜色深浅。
对照压力试纸色卡：
压痕对应的压力 ≥690 kPa 即为合格。
优点：
不用接线
不用拆机器
1 分钟搞定
满足内审、外审、验厂要求
五、方法二：标准压力传感器法（计量院 / 高精度）
步骤：
将微型薄膜压力传感器放在上下夹盘中心位置。
启动夹持机构夹紧。
读取传感器显示的压力值。
判断：
≥690 kPa → 合格
＜690 kPa → 需要调节夹持压力
六、夹持力不够怎么调？（通用调节方法）
大多数耐破度仪夹持力由 液压 / 气压 / 弹簧 控制：
找到仪器侧面 / 后面的调压阀 / 调压螺母
顺时针调 → 夹持力变大
逆时针调 → 夹持力变小
边调边用压力试纸测试，直到达到 ≥690kPa
七、校准周期（验厂通用）
日常检查：每次测试前看夹盘是否干净、有无磨损
夹持力正式校准：每月 1 次
更换胶膜 / 维修后必须重新校准夹持力
