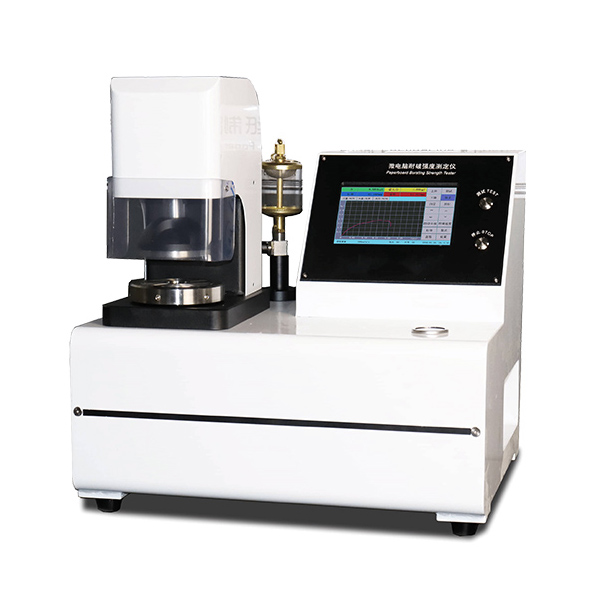

电子耐破度仪器是一种用液压 / 气动 + 电子传感 + 单片机，测量纸张、纸板、瓦楞纸、纺织品、薄膜、铝箔等材料在均匀压力下抗破裂能力的专用检测设备，结果以耐破强度（kPa）表示。
下面给大家介绍一下电子耐破度仪器的使用方法是什么？
一、测试前准备
开机预热 5～10 分钟，仪器自检归零。
检查：橡胶隔膜完好、无破损；液压油充足、无渗漏；夹具台面干净无杂质。
环境：室温 23℃±2℃，湿度 50%±5%（保证数据准确）。
裁样：
纸张 / 纸板：裁取圆形试样，尺寸符合标准，无折痕、无破损、无受潮。
二、参数设置
进入操作界面，选择测试标准：GB/T 454 / ISO 2758 等。
设定加压速率：标准 95±5 mL/min。
选择单位：kPa（常用）、kgf/cm²、psi。
清零、清除历史数据，准备测试。
三、正式操作步骤
放置试样
将试样平整放在下夹具与橡胶隔膜正中间，无歪斜、无褶皱。
夹紧固定
气动款：按下夹紧键，上下夹具自动压紧（压力稳定不滑动）；
手动款：均匀拧紧手轮，夹紧力度适中，不压坏试样。
开始测试
按「启动 / 测试」键，仪器自动匀速液压加压，隔膜缓慢鼓起顶压试样。
自动破型 & 读数
试样瞬间破裂，仪器自动锁定峰值耐破值，自动停止加压。
卸压复位
测试完成，按「卸压 / 复位」，液压回位，夹具松开。
记录保存
记录单组数据，可自动存储、打印小票。
四、连续测试
取下破损试样，清理台面。
重复「放样 — 夹紧 — 启动 — 复位」流程。
一般每组测试5 个平行样，仪器自动计算平均值、较大值、较小值。
五、测试结束关机流程
全部测试完毕，多次空载卸压，让液压系统回到初始状态。
关闭设备电源，清理夹具灰尘、纸屑。
盖上防尘罩，做好设备台账记录。
六、关键注意事项（防误差、防损坏）
试样一定要平整居中，偏位会导致数据偏大 / 偏小。
夹具必须夹紧，试样打滑直接报废数据。
禁止超量程测试，硬纸板、瓦楞纸要选大量程机型。
隔膜老化、起泡、开裂立即更换，否则爆破压力不准。
禁止手按压膜区域，避免高压受伤。
长期不用定期补加专用甘油 / 硅油，严禁混用其他油。
七、常见误差快速排查
数据偏低：没夹紧、试样受潮、隔膜老化
数据偏高：试样多层叠加、夹具压伤试样
数值波动大：机器未预热、台面不干净、加压速率乱调
